Les performances du format VHD
Le format de fichier VHD initialement crée en 2003 a bien évolué depuis. Ce format encapsule une image disque dur et est utilisé par Hyper-V, Virtual PC / Server, ou Windows 7 pour la fonction VHD Boot ou le montage en local (à l’aide de la DLL virtdisk.dll). Un fichier VHD peut être configuré de 3 façons différentes: taille fixe, dynamique ou différentielle. Voyons maintenant les performances de ce format de fichier.

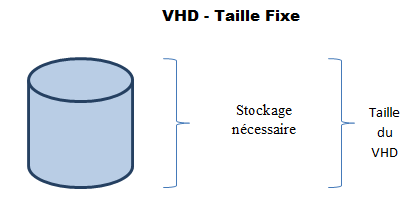

VHD – Taille Fixe
Ce paramétrage alloue immédiatement l’espace disque au moment de la création. Exemple: un VHD de 2 Go prendra à sa création 2 Go. Il est néanmoins possible d’agrandir sa taille (offline) mais pas de la réduire ! Ce paramétrage offre les meilleures performances

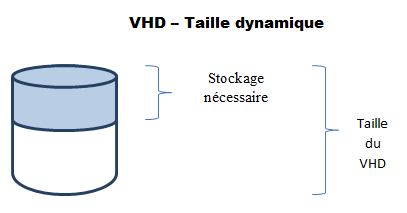

VHD – Taille dynamique
Ce paramétrage alloue dynamiquement l’espace disque au fur et à mesure de l’utilisation réelle. Exemple: un VHD de 2 Go prendra à sa création quelques Ko seulement au lieu de 2 Go. Du fait de l’allocation de bloc dynamique, les performances sont inférieures à la configuration de type FIXE.

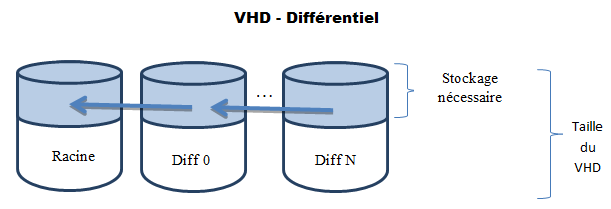

VHD – Différentiel
Ce paramétrage représente un ensemble de blocs modifiés par rapport à un VHD existant. Le VHD existant peut être dynamique ou fixe. Le but est de protéger le VHD précédent contre tout changement éventuel.
VHD – Limitations
- Les fichiers VHD doivent résider sur une partition NTFS (évitez le FAT32 même si la taille du VHD le permet)
- Depuis 2008 R2, il n’est pas possible d’utiliser un VHD dans un dossier compressé !
- un VHD ne peut excéder 2048 Go soit 2 To

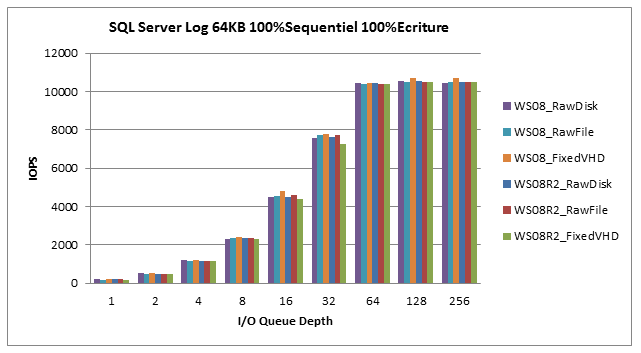

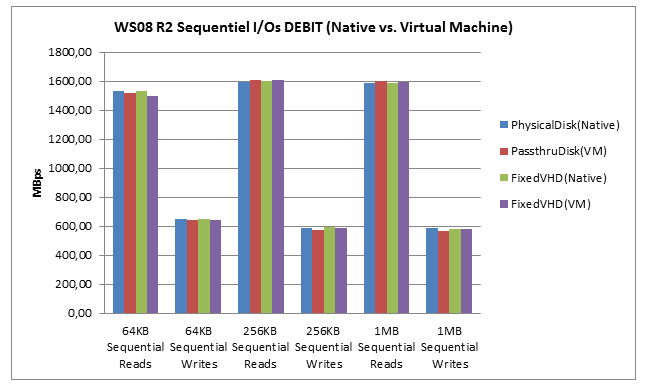

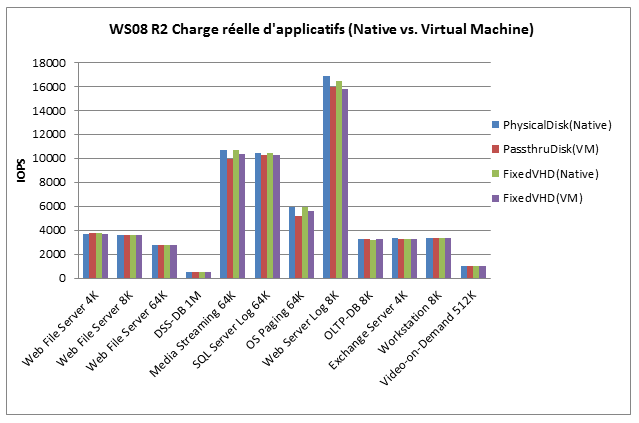

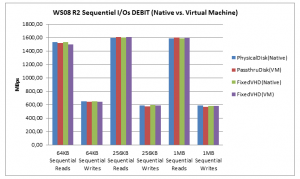

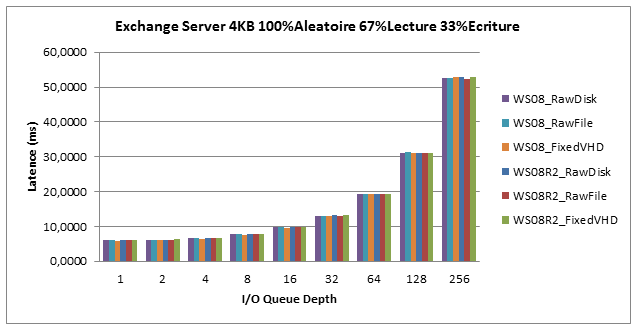

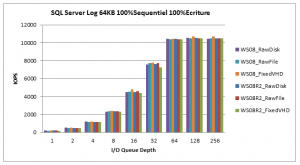

Benchmarks
Le matériel utilisé:
- SERVEUR => 2x Quad-Core 2.2 Ghz – 6 Go de mémoire vive – 1 To SATA en RAID-0
- STOCKAGE => Dell PowerVault MD1000 -15 disques 15k – 146 Go et 16 Mo de cache en RAID-0
CONCLUSION
Les benchmarks sont issus du document de Anthony F. Voellm & Liang Yang, disponible ici. Je ne pense pas conclure quoique ce soit ici, tout dépend du type d’application et du paramétrage associé. Néanmoins quelques constats s’imposent:
- Disk-pass-trough (RAW)
- Très rapide – couche d’accès E/S minimale – utilisation CPU minimale
- Pas de snapshot – disque exclusif à une VM – Hyper-V VSS writer indisponible
- Taille FIXE
- offre les meilleures performances – robuste – manipulation aisée – pas de soucis d’espace disque
- Pas de réduction de taille possible – temps à la création long (Windows 2008: 50 Mbps – Windows 2008 R2: 410 Mbps)
- Taille dynamique
- Bonne performance – création rapide – allocation dynamique – compactage possible
- Problème d’alignement possible (métadonnées vs blocs) – performance en écriture en retrait
Vous trouverez plus d’informations ici
http://technet.microsoft.com/en-us/virtualserver/bb676673.aspx
http://technet.microsoft.com/en-us/library/dd440865(WS.10).aspx
